カスタム リチウムイオン電池保護板 バッテリー管理システム BMS

中国におけるプロフェッショナルBMS工場 リチウム電池回路保護板開発

製品に関する情報

IC を保護する個々のピンの主な機能:

VDDは,保護ICの正電源として機能する.

VSSは保護ICの負電源として機能する.

V- 保護ICの過剰電流と短回路検出端末として動作する.

Dout は放出保護端末 Cout は充電保護端末

保護委員会の作業プロセス

B+ と B- はそれぞれ電池電池の正端と負端に接続されます.

保護ボードの正と負の出力端末である.

NTCポートは,電池を保護するためにMCUと連携する必要があります.

時には,このポートはIDとしてラベル付けされ,バッテリーポートの識別に使用されます.

製品に関する簡潔な紹介

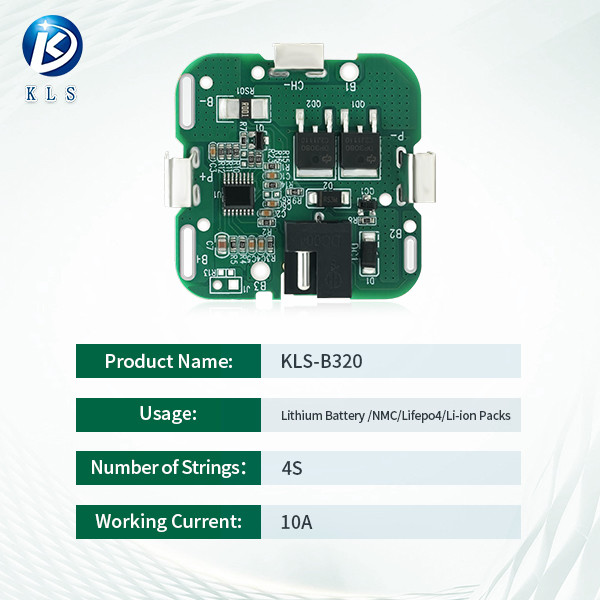

B320 リチウム電池管理システム: 3 シリーズのトリナーリチウム電池の充電と放電に最適

保護. 同ポートインターフェース設計を備えており,最大10AMAXの稼働電流をサポートします. 選択を探索します.

追加機能の設定

製品に関する説明

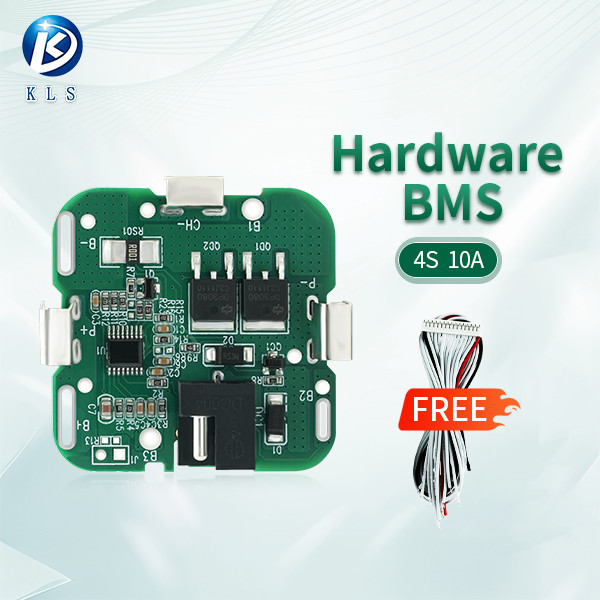

実際の製品画像の表示

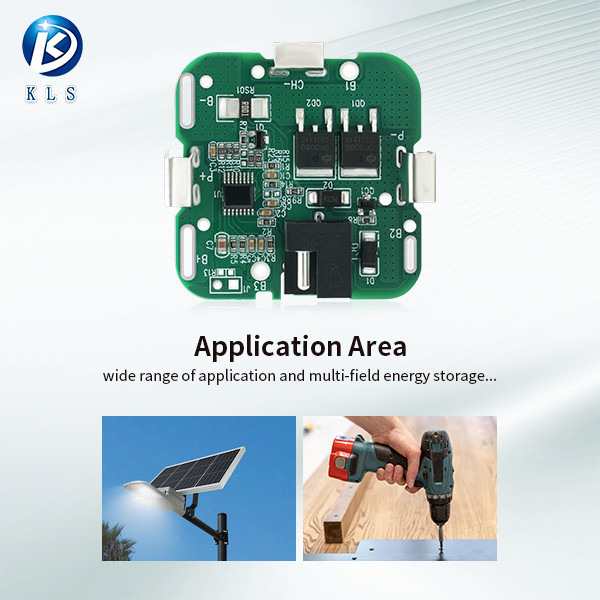

リチウム電池保護板: 電動工具や太陽電池ランプの電池エネルギー貯蔵保護に理想的です.

安定した性能,信頼性の高い品質, 卓越した耐久性

高性能チップ,MOSトランジスタ,その他の高品質のコンポーネントが選択され,安定した

回路システムの動作

この保護ボードは,迅速な応答機能で装備されています.

ワイヤリングの注意事項:

1保護板の設置には,電子機器の技術的な専門知識の一定レベルが必要です.

2溶接パッドの位置から全体にB線を接続します.

短くて厚いワイヤーにB線を溶接することが不可欠です.

その後,先ず電池パックにケーブル端末を溶接し,保護板を挿入します.

3バッテリー端末B−と保護板端末B−の接続は短く厚くなければならない.

保護板の充電と放電が早められ,その後機能不全が発生する可能性があります.

4. P+/P-の配線では,厚いワイヤを使用する必要があります.過細で長いワイヤは板を燃やす可能性があります.

FQA について

• 10年以上の強力な技術サポートを サポートしています
• 当社の製品は,FCC,CE,ROHSなどの国際標準認証を取得しています.
• 工場直送価格でご提供できます. 工場と生産プロセスを訪問してください.

• 主に電池管理システムに重点を置いています 電力電池,エネルギー貯蔵電池,消費電池の分野です
• 主にLFP,Li-ino,LTO電池に適用される.

• バッテリーのボディを検査してください.もしバッテリーの正規電圧が3.2Vだとしたら,それは LiFePo4 バッテリーです.
• バッテリーの正規電圧が3.6Vまたは3.7Vである場合,バッテリーはリチウムイオンまたはLto電池です.

• 私たちの最小注文量は1枚で,ODMカスタマイズも可能です.
• 既存のサンプルは1~3日以内に配達され,カスタマイズされたサンプルは3~10日以内に配達されます.

• 普通の製品では,インストラクションビデオが利用できます.また,エンジニアからオンラインビデオコールガイドも提供できます.

• 当社は,送金および現金決済を受け付け,すべてのオプションは交渉可能である.支払い方法は,ビザ,マスターカード,T/T,PayPal,APPLE_PAY,GOOGLE_PAY,GC_REAL_TIME_BANK_TRANSFER,人民元を含む.

• すべての製品は 100% プロフェッショナルな実験室検査を受け 繰り返し老化検査を受けます
• 私たちはFCC,CE,ROHSなどの国際標準認証を取得しました.
• 販売後3年間の保証サービスを提供しています. 3年以内に無料の交換ユニットは利用できます.

• バッテリーに合った電圧と電流を考慮して 顧客サービスに相談して 最適なバッテリー管理システムを用意します

• 私たちは24時間オンラインサービスを提供しています. オンラインメッセージを残してください.
• また,メール,WhatsApp,WeChatなどでご連絡ください (下記を参照してください).

  注記:我々は,ソースメーカーです. 私たちのブランド"KLS"は,突出しています. 我々は,製品に応じてカスタマイズすることができます 電気,電線など,あなたの特定の要求に応じます. 市場での競争力のある価格です. 躊躇することなく私たちと連絡してください.
